HD无轴封调速油桶泵HD-E2-V+PPHT-1000塑料化工插桶泵

上海信莲HD系列耐腐蚀插桶泵、桶装手提式泵浦、手提桶泵、气动、电动抽液泵、调速油桶泵

\

【概述】

\

■ HD系列插桶泵是引起欧美技术开发的一种新型产品，具有技术先进，性能稳定，操作方便，质量可靠、性价比高等诸多优点。为了保证产品的品质，我们所有的关键部件均采用原装进口零件；深沟球轴承、氟橡胶骨架油封，轴套分别采用瑞士、日本、台湾的产品，公司拥有完善的成套测试平台，对所有产品都进行性能测试，只有通过了性能测试的泵和电机才能出厂，产品100%进行测试，可以满足您对高品质产品的要求，是目前国内唯一可以替代进口桶泵产品的理想选择。马达采用国内技术领先的无级可调速马达，具有噪声低，冲击小的优点，并配有过热保护装置，防止马达因过载而烧毁电机，从而保证了马达的高可靠性和耐用性。泵体与电机采用螺纹式法兰安装盘，拆装的时候无须任何工具，这样维护和保养就非常方便了。信莲HD-EX2-V(SB-3)防爆型产品适用于隔爆能力达.IIB级，引燃温度不低于T4组的易燃易爆作业场所，具有安全可靠、结构合理、工艺先进、高效、维修方便等特点。

\

■本产品符合国际GB3836.1-83《爆炸性环境用防爆电气设备通用要求》和GB3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB3883.1-83《手持式电动工具的安全》的规定。经国家防爆电器产品质量监督检验中心严格检测，获得合格通过并颁发防爆检验合格证。上列产品经防爆检验站3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》标准进行了严格检测，结果符合工厂用隔爆型（dII-BT4）设备的规定。

\

■ 安全性
无泄漏：泵管无泄漏设计，更适合腐蚀性，易燃易爆的液体输送。
过载保护：电机配有过载保护装置。
■ 经济实用性
轻便：泵管和马达总重量在4-10KG，易于携带，移动。
快捷：2-3分钟可以清空一个200L标准桶。
无轴封：无泄漏结构，不需要使用机械密封，降低维修成本。
■ 通用性
多种材质：聚丙烯，PVDF，PTFE，不锈钢，铝合金材质适用于绝大部分低粘度到中等粘度液体的输送，可以满足80%以上的应用。HD-AL,HD-SS304，HD-SS316L,HD-PPHT,HD-PVDF,HD-PTFE等型号
多种驱动方式：电动或气动驱动，满足不同动力源。
■ 易用性
人性化设计：符合人体工学的外形设计，更易操作者使用。
适用性强：可以输送普通介质到各类强酸强碱，及易燃易爆液体。
接口方便：标准G1”螺纹出口，适合连接各类接头。
改进型联轴器：安装无需对中，连接只需数秒钟。
快速接口：马达与泵管采用快速接口，拆装自如。
整体快拆式结构：拆卸和装配无需辅助工具。
配件丰富：齐全的配件，满足不同的需求。
■ 可靠性
100%通过测试：每台旺泉泵出厂前都通过严格的性能测试。
可以干运转：自润滑轴承可以短时间干转而不损坏泵管。
模块化结构：旺泉零部件高度集成，便于拆卸和维修。
■ 高效性
高性能叶轮：高性能双吸叶轮兼顾大流量，高扬程。
结构简单：易拆洗，10分钟内完成拆卸和装配。
■ 环保性
无泄漏：不会污染环境。
性能参数

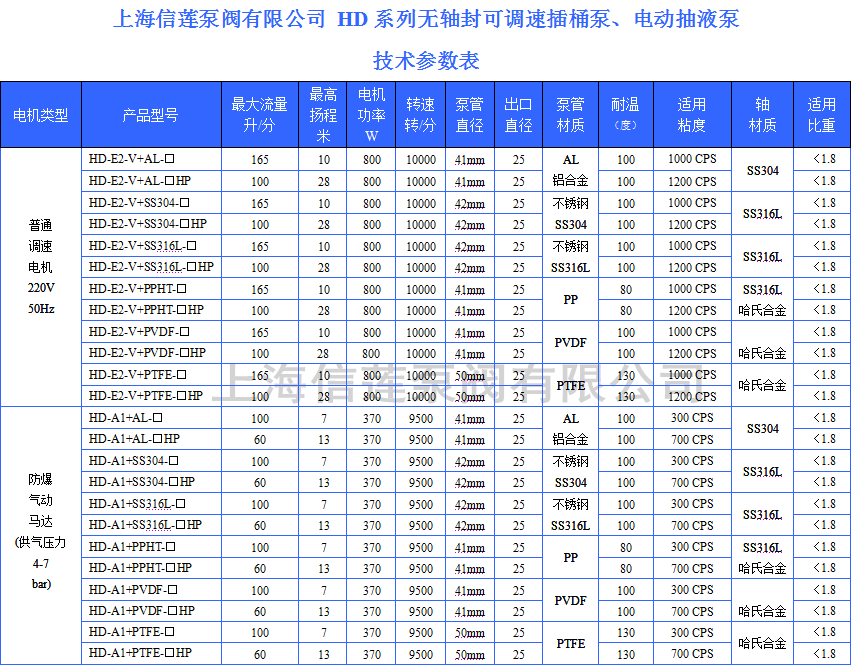

■信莲HD系列产品具体技术参数以下：

\

品牌:信莲|插桶泵|手提式桶泵|电动抽液泵|气动抽液泵|强耐腐蚀油桶泵

\

特性：全无轴封设计

\

马达类型：电动|气动防爆等级马达

\

电动马达：

\

型号：HD-E2-V电动可调速电机单相50Hz 220V 800W

\

HD-EX2-V（SB-3）电动防爆电机 单相50HZ 220V 880W IP55适合防爆特殊环境使用。

\

气动马达：

\

HD-A1|HD-A3气动防爆等级马达375W

\

泵管类型：AL铝合金、PPHT塑料、SS304不锈钢、SUS316L不锈钢、PVDF聚偏二氟乙烯、PTFE聚四氟乙烯、特氟龙

\

适用场合：桶液分装、槽液、强酸碱类、电镀药水输送。PCB线路板工厂、半导体厂、涂料、化工、水处理工业等。

\

桶泵特性：泵管全无轴封设计

\

泵管材质：AL铝合金、PPHT塑料、SS304不锈钢、SUS316L不锈钢、PVDF聚偏二氟乙烯、PTFE聚四氟乙烯、特氟龙

\

最高耐温：100°C /80°C /100°C /100°C/100°C/110°C

\

马达种类：电动、气动、防爆

\

泵管长度：700、1000、1200、1500、1800mm

\

（另有FY气动插桶式浆料泵，黏度可达120000mPas）

\

出口口径：常规配置1”

\

配置HD-E2-V无极调速型电机

\

最大流量：0－－-100 L/min 0－－-165 L/min

\

最高扬程：0－－-10 m 0－－-30 m（HP高扬程叶轮）

\

输送最大黏度：1000CPS

\

适用输送液体：桶液、槽液、强酸碱类、电镀药水、油脂类、易燃易爆液体的输送及分装。

\

应用场所：线路板工厂、电镀厂、半导体工厂、化工厂、石油化工、涂料、食品、油墨、水处理工业等。

\

热卖常规产品型号：

\

\

\

电机马达类型：电动/气动防爆等级马达

\

电动马达：

\

HD-E2-V电动可调速电机单相50HZ 220V 800W

\

HD-EX2-V(SB-3)电动防爆电机单相50HZ 220V 880W

\

SB-550W固定高速电机 单相50HZ 220V 550W

\

SB-880W固定高速电机 单相50HZ 220V 880W

\

SB-1100W固定高速电机 单相50HZ 220V 1100W

\

气动马达：

\

HD-A1气动防爆等级马达1/2HP 375W

\

泵管类型：AL铝合金、PPHT塑料、SS304不锈钢、SUS316L不锈钢、PVDF聚偏二氟乙烯、PTFE聚四氟乙烯、特氟龙

\

铝合金泵管（适用于常规轻质油品、无杂质轻度污水、清水、无腐蚀性化学介质）

\

塑料泵管（适用场合：桶液、槽液、强酸碱类、电镀药水、的输送及分装）

\

PPHT（聚丙烯+玻璃纤维）耐一般常见酸碱材质型号：HD-PPHT-700|HD-PPHT-1000|HD-PPHT1200|HD-PPHT-1500| HD-PPHT-1800

\

PVDF（聚偏二氟乙烯）耐高浓度酸碱材质型号：

\

HD-PVDF-700|HD-PVDF-1000|HD-PVDF-1200|HD-PVDF-1500| HD-PVDF-1800

\

PTFE（聚四氟乙烯）耐各种任意浓度酸碱材质型号：

\

HD-PTFE-700|HD-PTFE-1000|HD-PTFE-1200|HD-PTFE-1500| HD-PTFE-1800

\

不锈钢泵管（适用场合：桶液、槽液、油脂类、易燃易爆液体的输送及分装）

\

SUS316L（不锈钢SS316L）耐油脂类、易燃易爆液体材质型号：

\

HD-SS316L-700|HD-SS316L-1000|HD-SS316L-1200| HD-SS316L-1500|HD-SS316L-1800

\

SUS304（不锈钢SS304）耐一般腐蚀性化学流体及油脂类、配防爆电机易燃易爆液体材质型号：

\

HD-SS304-700|HD-SS304-1000|HD-SS304-1200| HD-SS304-1500|HD-SS304-1800

\

品牌: 上海信莲|插桶泵|手提式桶泵|电动抽液泵（电动可调速电机+泵管）

\

型号意义：HD-E2-V + HD-XX（泵管材质）-XX（泵管长度）

\

最大流量：0－－100 L/min 0－－165 L/min

\

最高扬程：0－－10 m 0－－30 m

\

泵管材质：接液部：AL、PPHT、PVDF、PTFE、SS316L、SS304 叶轮：PVDF

\

泵管长度：1000 mm泵管外径：41 mm SS：42 mm

\

液体口径：3/4"或1"

\

电机：单相220V 50Hz 800W IP44

\

品牌: 上海信莲|插桶泵|手提式桶泵 （气动可调速马达+泵管）防爆等级

\

型号意义：HD-A1 + HD-XX（泵管材质）-XX（泵管长度）

\

最大流量：0－－80 L/min 0－－150 L/min

\

最高扬程：0－－16m 0－－13 m

\

泵管材质：接液部：AL、PPHT、PVDF、PTFE、SS304、SS316L 叶轮：PVDF

\

泵管长度：1000 mm泵管外径：41 mm SS：42 mm

\

液体口径：3/4"或1"

\

气动马达：375W最大供气压力：7 Bar
■ 最大扬程：30m（电动），16m（气动）
■ 最高温度：PP：50℃，PVDF：100℃，SS：110℃，AL：110℃
■ 粘度范围：0-1000cps（电动），0-700cps（气动）
■ 最大比重：1.8
■ 泵管长度：700mm，1000mm，1200mm，1500mm，1800mm，非标定制
■ 驱动方式：可调速电动马达、固定转速防爆电机或防爆气动马达。

\

\\\\\\\\\\\\

\	\	\	\
\	\	\
