本套数字集成电路实验板是一种学生用来进行数字集成电路基本实验的学具。它借鉴面包板插接电路的特点,并带有基本数字部件,能简化实验步骤,突出实验主体,提高插接电路的可靠性、速效性。
\

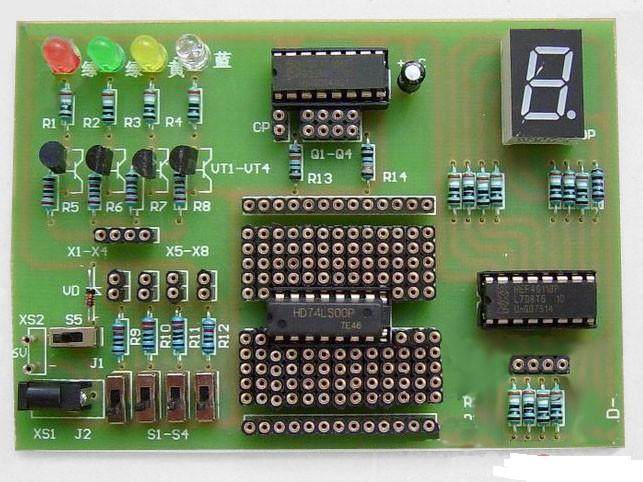

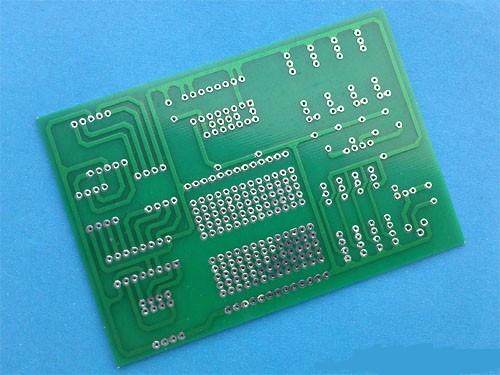

数字集成电路实验板电路,是学生进行实验的操作平台。它模拟面包板的构造,为4行13列,在第2、3行中焊接有16脚插座,插入所需的数字集成电路块,操作方法同面包板实验。工具包提供实验所需的、已经焊接好的基本数字部件,包括4位逻辑电平显示器、4位逻辑电平控制器、BCD同步加计数器、BCD―七段译码器和一位数码管显示器。此外还包括电源部分。
\

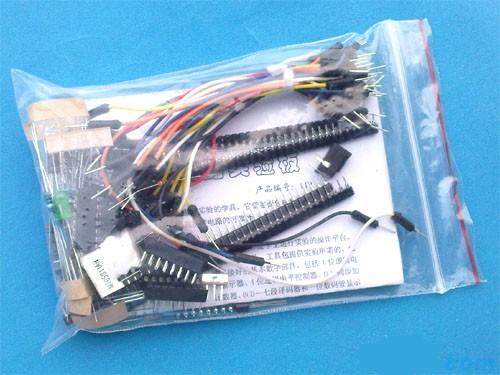

随本数字集成电路实验板套件,附送74LS00芯片1只,提供一位数码显示器示范连接。TTL数字集成电路74LS00(1/2)作为时钟电路,定时器选用2.2kΩ,定时选用220μF,时钟电平显示器选用白色发光二极管,限流电阻器为390Ω。时钟信号由74LS00第6脚输出端通过两端带有插针的软导线与CD4518时钟端CP相连,CD4518输出端Q1~Q4通过导线分别与电平显示器X1~X4相连,Q1~Q4还通过导线分别与CD4511数据输入端ABCD相连。接通电源开关S5,时钟端白色发光二极管闪亮,与此同步的4位电平显示器红色、绿色、黄色和蓝色发光二极管显示出BCD码,数码管显示出0~9阿拉伯数字。
\
数字集成电路实验板需要配备实验所用的元器件插件,其数量和规格可以参照数字集成电路基本实验元器件明细表。实验板采用面包板连接电路的模式与基本数字部件相结合的方法进行数字集成电路基本实验,既能保证搭接电路的直观性、灵活性,又能保证搭接电路的可靠性、便捷性;实验电路不需要焊接,无污染,可以不用交流电源,操作安全,采用一体化电路实验板,管理方便,特别适用于数字集成电路课堂教学。
\

\

\

\

\
\
\
\
