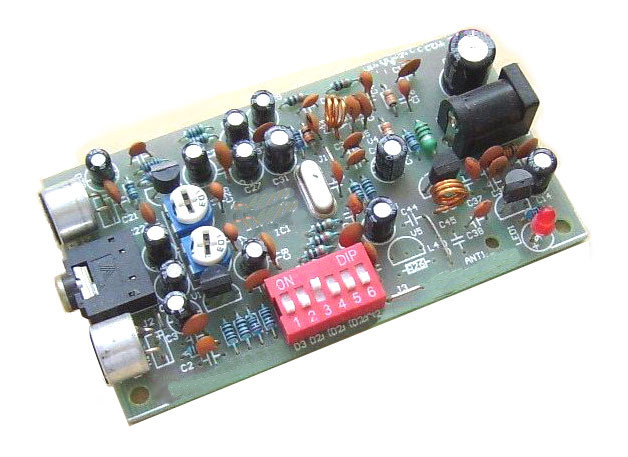

本板是一款性能优良的锁相环调频立体声发射板，它可以将计算机声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输，板上还含有2路话筒放大电路，配合普通的调频立体声接收机就可实现高保真的无线调频立体声传送。适合用于生产立体声的无线音箱、无线话筒、无线耳机、CD、MP3、DVD、PAD、笔记本计算机等的无线音频适配器开发生产。

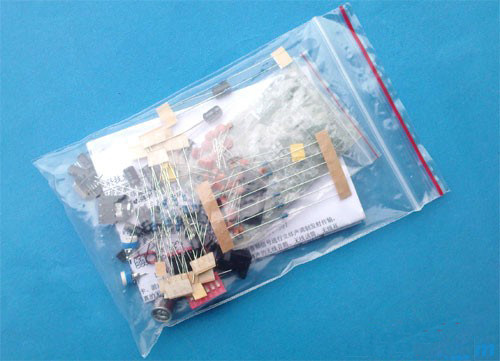

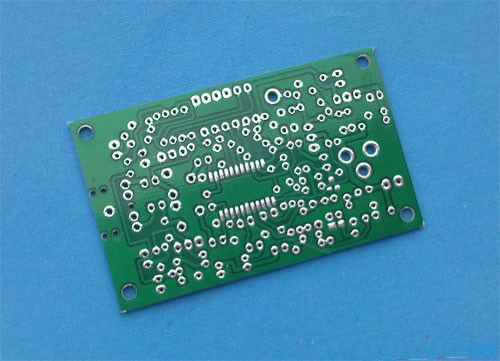

本套件为该发射板的全套散件，供电子爱好者或在校大、中专学生学习、实习组装。

本电路的核心是BH1417F锁相环调频立体声发射专用集成电路。这款集成电路是由提高信噪比（S/N）的预加重电路、防止信号过调的限幅电路、控制输入信号频率的低通滤波电路（LPF）、产生立体声复合信号的立体声调制电路、调频发射的锁相环电路（PLL）等组成。BH1417F的频率特性非常出色，它能达到40dB的分离度，传送的音质可与本地调频电台媲美。由于高频振荡部分采用了频率合成电路，因此振荡频率十分稳定，并可以方便地改变发射频率。而且它设置了预加重电路、限幅电路及低通滤波器可明显地改善音质，其总谐波失真达到了0.3％，RF输出电平为100dB。
BH1417F是适合中国大陆地区87～108MHz调频广播频段，可由并行数据设置端改变发射频率，频点分为低段和高段两部分，每部分均可设置7个频点，一共14个频点。各点频率设置可参看附表。

序号 D0 D1 D2 D3 频率
1 L L L L 87.7MHZ
2 H L L L 87.9 MHZ
3 L H L L 88.1 MHZ
4 H H L L 88.3 MHZ
5 L L H L 88.5 MHZ
6 H L H L 88.7 MHZ
7 L H H L 88.9 MHZ
－ H H H L 停振
8 L L L H 106.7 MHZ
9 H L L H 106.9 MHZ
10 L H L H 107.1 MHZ
11 H H L H 107.3 MHZ
12 L L H H 107.5 MHZ
13 H L H H 107.7 MHZ
14 L H H H 107.9 MHZ
－ H H H H 停振

本板默认发射频率设置是位于高段，也就是表中序号8--14的频点。如需低端频点，需更改部分电容、线圈的参数。成品板默认发射频率是107.7M。

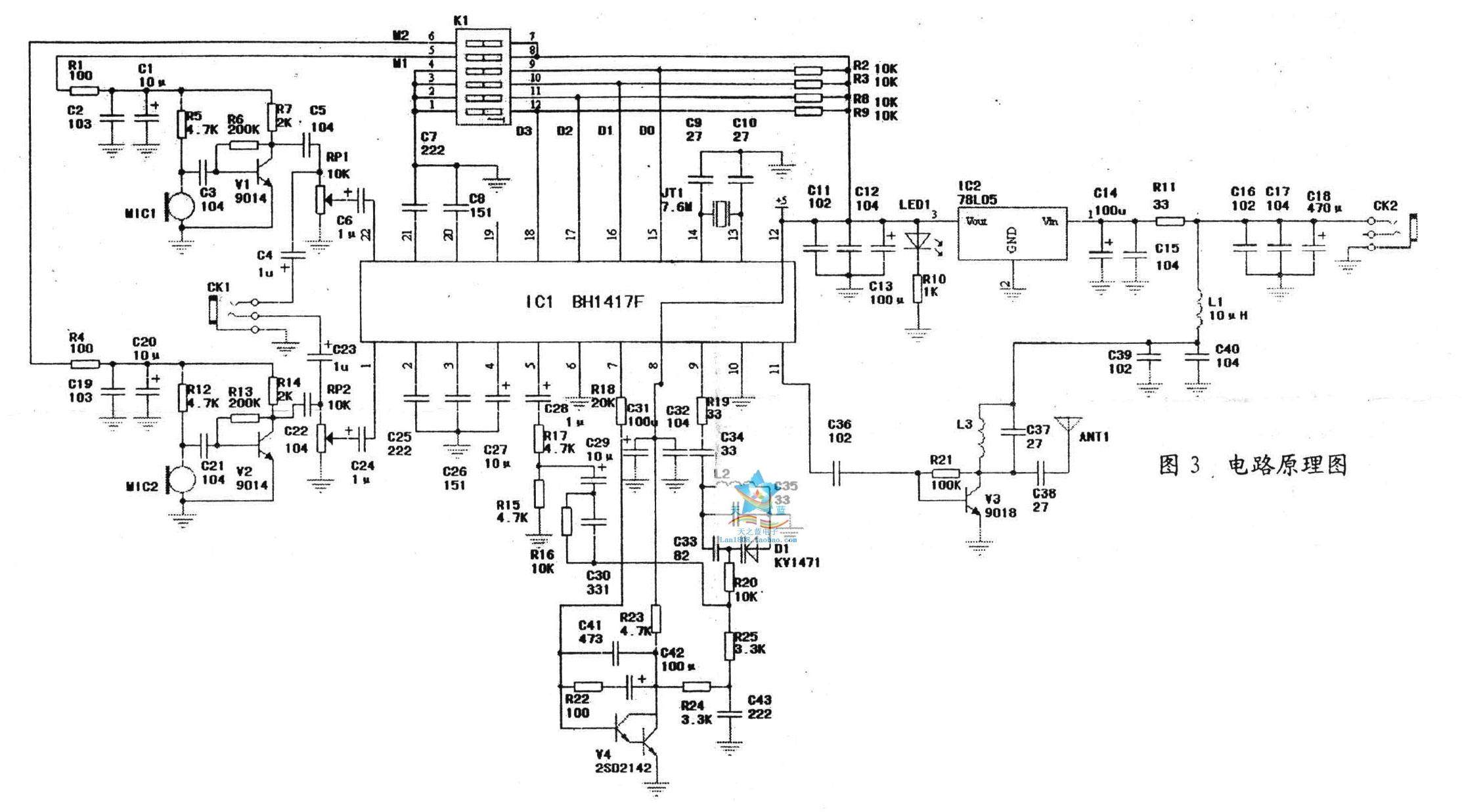

原理图：

调试时，电源需使用9V的优质直流稳压电源，最好使用电池做为电源，以消除由电源带来的交流背景噪音，可以获得最好的音质。
